Siamo ormai in dirittura di arrivo con il nostro ambizioso progetto: stampare una Slot Car in scala 1:43 per la nostra pista Carrera Digital.

Riassumo in 10 passaggi:

1. Scarichiamo il file da internet: http://sketchup.google.com/3dwarehouse/details?mid=b392174ccfba39c6ba40136526459ee&prevstart=0

Inizia così un lungo lavoro di verifica ed ottimizzazione del sorgente:

Grazie alla pazienza di Michele si ottiene un ottimo file pronto per la stampa….

2. La nostra fidata Ultimaker inizia a stampare utilizzando il PLA nero più economico, acquistato on-line:

Cominciamo bene, superata qualche disavventura ed un clamoroso tentativo infruttuoso, il modello grezzo è pronto:

3. Rifinitura delle bavette dalla carrozzeria e rimozione dei supporti interni, necessari per sostenere il cofano ed il tetto durante il processo di stampa:

Il materiale sprecato sembra molto, ma in realtà è veramente sottilissimo e molto “rarefatto” rispetto al modello vero e proprio che risulta sorprendentemente solido e compatto.

4. Progettazione con SketchUp del telaio e stampa, totalmente autoprodotto:

Seguiti da qualche saggio intervento di pulizia e modifiche a posteriori:

5. Si passa poi a disegnare ed a stampare i cerchioni:

Il primo tentativo non ci soddisfa, a causa di qualche bug nell’interpretazione del disegno 3D da parte del programma che effettua lo slice.

Il secondo tentativo è decisamente meglio !

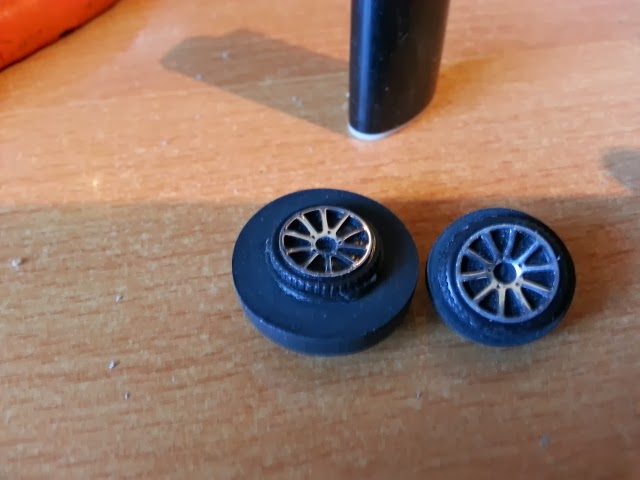

6. Realizzazione dei pneumatici, utilizzando pezzo di gomma, un dremel e tanta pazienza.

7. Stuccatura e decori estetici:

Si inizia con il colore di fondo, senza fare economia di mani di vernice….

Poi arrivano i dettagli. La resa dal vero è decisamente più convincente che in foto….

8. Luci: è un argomento complesso, perché osiamo tentare una riproduzione il più fedele possibile alla realtà, il che ci porta ad un numero totale di 10 LED !

Ecco il primo tentativo:

Non è perfetto, inoltre è leggermente troppo grande, ma è un punto di partenza piuttosto convincente.

Notevole l’effetto dei diversi colori:

9. Accoppiamo telaio e carrozzeria, dopo un attento lavoro di dremel per ricavare spazio per il motore elettrico ed il chip digital (che dobbiamo ancora realizzare).

Utilizziamo le spazzole ed il pin originale Carrera:

Fissiamo il tutto con 2 viti autofilettanti. Siamo finalmente pronti !

10. Ecco il primo test su strada:


C’è ancora un bel po’ di lavoro da fare, ma ci siamo parecchio divertiti.
….. Ed è quello che conta !
